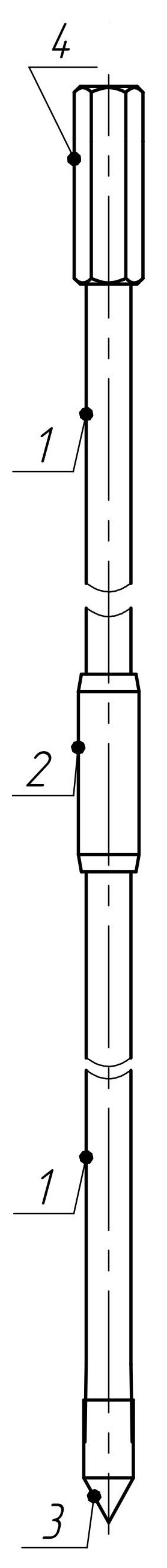

103-004 ЭЗМ-58-15-05 4 5 7,5 12,54 103-005 ЭЗМ-58-15-06 5 6 9 14,92 103-006 ЭЗМ-58-15-07 6 7 10,5 17,38 103-007 ЭЗМ-58-15-08 7 8 12 19,84 103-008 ЭЗМ-58-15-09 8 9 13,5 22,31 103-009 ЭЗМ-58-15-10 9 10 15 24,77 103-010 ЭЗМ-58-15-11 10 2 11 16,5 27,43 103-011 ЭЗМ-58-15-12 11 12 18 29,89 103-012 ЭЗМ-58-15-13 12 13 19,5 32,35 103-013 ЭЗМ-58-15-14 13 14 21 34,82 103-014 ЭЗМ-58-15-15 14 15 22,5 37,28 103-015 ЭЗМ-58-15-16 15 16 24 39,74 103-016 ЭЗМ-58-15-17 16 17 25,5 42,21 103-017 ЭЗМ-58-15-18 17 18 27 44,67 103-018 ЭЗМ-58-15-19 18 19 28,5 47,14 103-019 ЭЗМ-58-15-20 19 20 30 49,60 Комплект оборудования, инструмента и приспособлений для монтажа заземляющих устройств

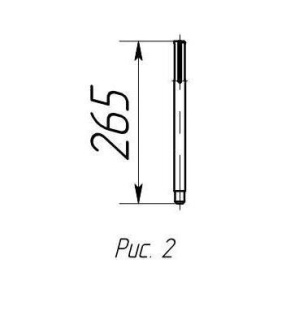

Насадка НУ-1 (код по каталогу 301-005) (рис. 2) используется в качестве приспособления (насадки) для отбойного молотка и передачи ударных нагрузок через винт (вкрученный в муфту) на стержень заземления при погружении механизированным способом.
Материал: Сталь 12ХМ
Тип хвостовика: SDS-max
Масса: 0,49 кг
Головка приемная ГП-58-11 (код по каталогу 301-002) (рис. 3) предназначена для вертикального погружения монтируемого в соответствии с инструкцией электрода заземляющего стержневого сборного относительно плоскости земли в плотных слоях грунта до 30 м путем передачи ударных нагурзок на заземляющий электрод с помощью перфоратора, отбойного молотка и другого инструмента. Вид климатического исполнения В категории
размещения 5 по ГОСТ 15150 (всеклиматическое исполнение).
Материал: Сталь 45 (или аналог)
Длина резьбы: 35 мм
Вес 1 шт. нетто: 0,11 кг
Пасты и смазки токопроводящие антикоррозионые

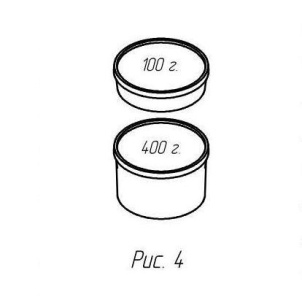

Смазка Ж (Фасовка: пластиковые банки 100 гр (код по каталогу 401-002) или 400 гр (код по каталогу 401-001))
(рис. 4) - смазка графитовая электропроводящая является всесезонным смазочным электропроводящим материалом. Предназначена для получения стабильной электрической цепи электрода заземляющего стержневого сборного. Наносится на резьбовые соединения элементов монтажа. Обладает хорошей адгезией и в течение времени ее свойства не меняются даже при нагревании стыка соединения током 1200 А до температуры +40 градусов Цельсия. Защищает от коррозии, что способствует стабилизации электрического сопротивления в условиях эксплуатации. Применение смазки позволяет снизить на 9-11% сопротивление стыка практически во всем диапазоне токов, пропускаемых через сборный стык (до 1200 А). При этом при нагревании смазка не вытекает, а сопротивление контактируемых поверхностей на 55-60 % снижается за счет лучшего заполнения неровностей стыка.
Ленты для антикоррозионной, антибактериальной защиты мест соединений заземлителей с проводниками

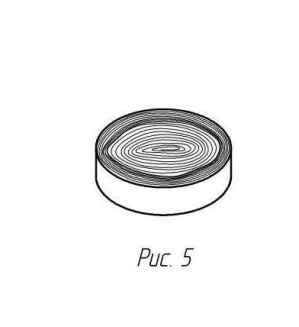

Лента антикоррозионная PREMTAPE, 50 мм, 10 м (код по каталогу 402-002) (рис. 5) применяемая в холодном состоянии остается пластичной под воздействием широкого спектра температур. Не затвердевает и не растрескивается. Высокостойкая к неорганическим кислотам, щелочам, солям и микроорганизмам, высоко-герметичная в отношении воды, водяного пара и газа. Используется для защиты подземных и надземных труб, стержней, клапанов, арматуры, металлических фитингов от коррозии.
Зажимы для электродов заземляющих стержневых сборных из нержавеющей стали.
Зажимы специальные для заземляющих электродов
Зажим ЗУ-2Н (код по каталогу 205-002) (рис. 6) (сталь нержавеющая) предназначен для резьбового соединения вер-
тикальных и горизонтальных проводников заземляющих устройств с электродом заземляющим, и электрического со-
единения с землей аппаратов, машин, приборов и других подобных устройств вместе с другими элементами монтажа.
Схемы соединения с зазмеляющими проводниками показаны на рисунке 16.
Диаметр стержня заземления, мм: 16 (СЗН-58-11-15).
Сечение зажимаемых проводников, мм
2
: круг: от 78 до 113 (от B 10 до B 12 мм); полоса: до 250 (от 40х4 до 50х5 мм)
Материал зажимаемых проводников: сталь нержавеющая, сталь оцинкованная.
Материал зажима: Сталь 12Х18Н10Т или аналоги.
Вес нетто: 0,57 кг

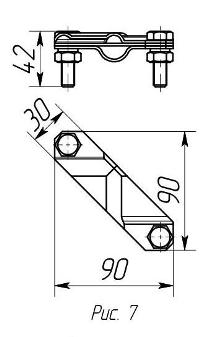

Зажим ЗУ-К-2Н (код по каталогу 205-003) (рис. 7) (сталь нержавеющая) предназначен для резьбового соединения вер-
тикальных и горизонтальных проводников заземляющих устройств с электродом заземляющим, и электрического со-
единения с землей аппаратов, машин, приборов и других подобных устройств вместе с другими элементами монтажа.
Схемы соединения с заземляющими проводниками показаны на рисунке 15.
Диаметр стержня заземления, мм: 16 (СЗН-58-11-15).
Сечение зажимаемых проводников, мм
2
: круг: от 78 до 113 (от B 10 до B 12 мм); полоса: до 250 (от 40х4 до 50х5 мм)
Материал зажимаемых проводников: сталь нержавеющая, сталь оцинкованная.
Материал зажима: Сталь 12Х18Н10Т или аналоги.
Вес нетто: 0,25 кг

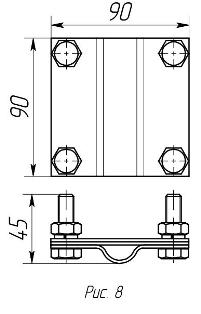

Зажим ЗУ-1Н (код по каталогу 205-004) (рис. 8) (сталь нержавеющая) предназначен для резьбового соединения
вертикальных и горизонтальных проводников заземляющих устройств с электродом заземляющим, и электричес-
кого соединения с землей аппаратов, машин, приборов и других подобных устройств вместе с другими элемента-
ми монтажа.
Схемы соединения с зазмеляющими проводниками показаны на рисунке 17.
Диаметр стержня заземления, мм: 16 (СЗН-58-11-15).
Сечение зажимаемых проводников, мм
2
: полоса: до 250 (до 50х5 мм)
Материал зажимаемых проводников: сталь нержавеющая, сталь оцинкованная.
Материал зажима: Сталь 12Х18Н10Т или аналоги
Вес нетто: 0,56 кг

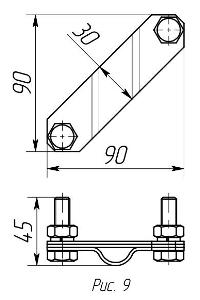

Зажим ЗУ-К-1Н (код по каталогу 205-005) (рис. 9) (сталь нержавеющая) предназначен для резьбового соединения
вертикальных и горизонтальных проводников заземляющих устройств с электродом заземляющим, и электричес-
кого соединения с землей аппаратов, машин, приборов и других подобных устройств вместе с другими элемента-
ми монтажа.
Схемы соединения с зазмеляющими проводниками показаны на рисунке 18.
Диаметр стержня заземления, мм: 16 (СЗН-58-11-15).
Сечение зажимаемых проводников, мм
2
: полоса: до 250 (до 50х5 мм)
Материал зажимаемых проводников: сталь нержавеющая, сталь оцинкованная.
Материал зажима: Сталь 12Х18Н10Т
Вес нетто: 0,25 кг
Зажим ЗКН-58-11 (код по каталогу 202-001) (рис. 10) (сталь нержавеющая) предназначен для резьбового соединения круглой ши-
ны заземления из меди с электродом заземляющим, и электрического соединения с землей аппаратов, машин, приборов и других
подобных устройств вместе с другими элементами монтажа.
Схемы соединения с заземляющими проводниками показаны на рисунке 19.
Диаметр стержня заземления, мм: 16 (СЗН-58-11-15).
Резьба: 5/8"-11UNC внутренняя
Сечение зажимаемого проводника, мм
2
: 78 (B 10 мм);
Материал зажимаемых проводников: сталь нержавеющая, сталь оцинкованная.
Материал зажима: Сталь 14Х17Н2 или аналоги
Вес нетто: 0,21 кг

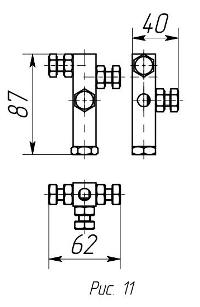

Зажим ЗКН-58-11-К (код по каталогу 202-002) (рис. 11) (сталь нержавеющая) предназначен для резьбового соедине-
ния круглой шины заземления из меди с электродом заземляющим, и электрического соединения с землей аппара-
тов, машин, приборов и других подобных устройств вместе с другими элементами монтажа. Соединение вертикаль-
ной и горизонтальной шин заземления.
Схемы соединения с заземляющими проводниками показаны на рисунке 20.
Материал зажима: Сталь 14Х17Н2 или аналоги
Длина зажима: 62 мм. Ширина зажима: 40 мм. Высота зажима: 87 мм
Диаметр стержня заземления: 16 (СЗН-58-11-15)
Сечение зажимаемого проводника, мм
2
: 78 (B 10 мм);
Материал зажимаемых проводников: сталь нержавеющая, сталь оцинкованная.
Вес нетто: 0,28 кг
Зажим ЗП-58-40 (код по каталогу 202-003) (рис. 12) (сталь нержавеющая) предназначен для резьбового соединения
вертикальных и горизонтальных проводников заземляющих устройств с электродом заземляющим, и электричес-
кого соединения с землей аппаратов, машин, приборов и других подобных устройств вместе с другими элемента-
ми монтажа.
Схемы соединения с зазмеляющими проводниками показаны на рисунке 21.
Диаметр стержня заземления, мм: 16 (СЗН-58-11-15).
Сечение зажимаемых проводников, мм
2
: полоса: до 250 (до 50х5 мм)
Материал зажимаемых проводников: сталь нержавеющая, сталь оцинкованная.
Материал зажима: Сталь 12Х18Н10Т или аналоги
Вес нетто: 0,72 кг
Комплектность, шт.:
